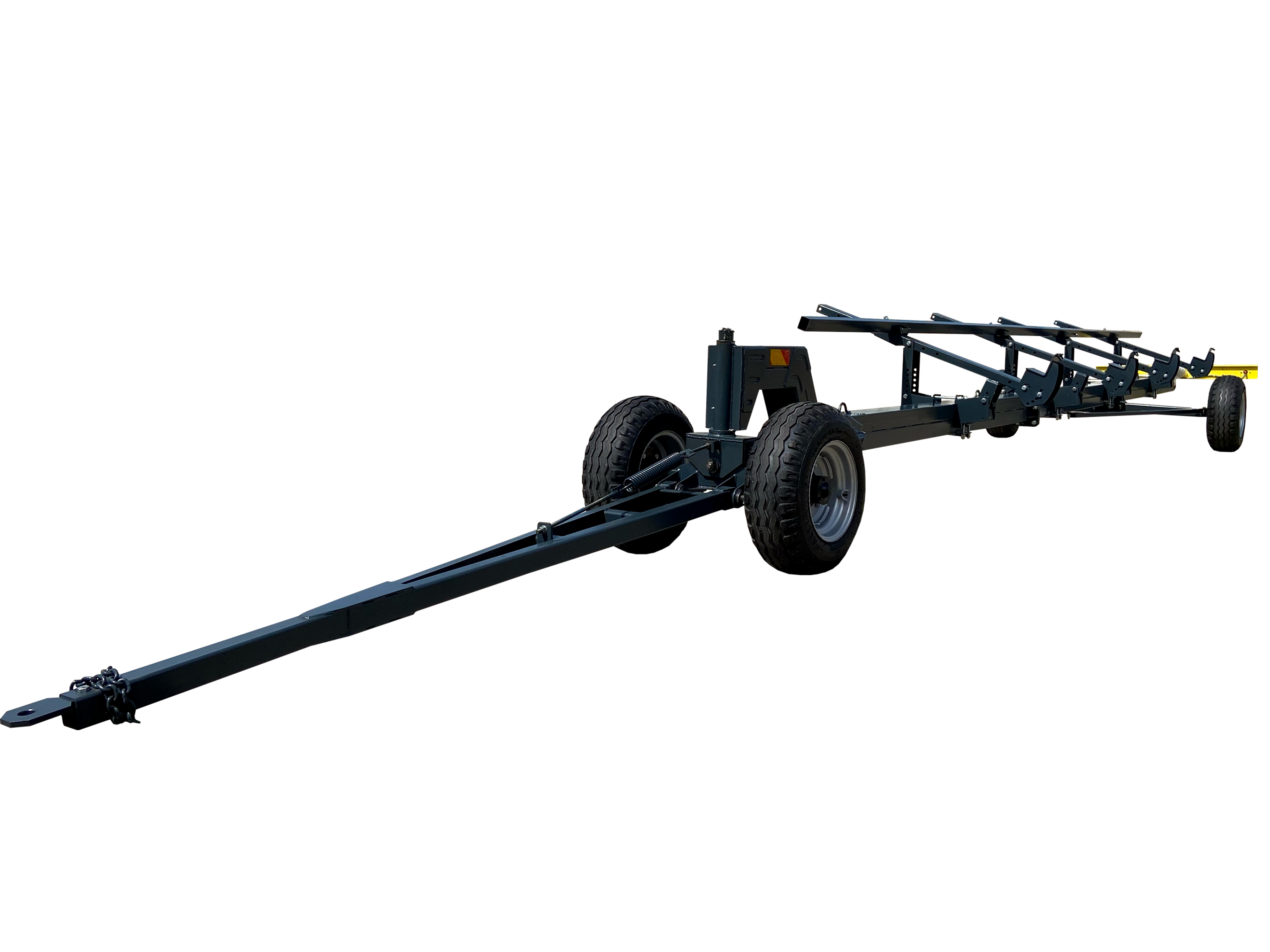

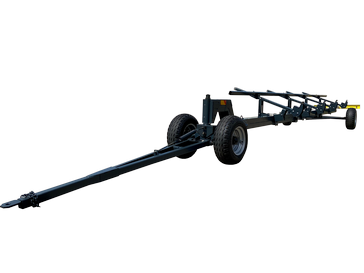

Универсальность – это основное
преимущество тележек ВДУ, благодаря унифицированным захватам, стоевым опорам с
многочисленными регулировками, возможно транспортировать одной тележкой разные
типы жаток: подсолнечниковые, кукурузные и зерновые.
Для переналадки тележки под
транспортировку той или иной модели жатки применяются съемные регулируемые
ложементы. На тележке можно выставлять опоры под ребра жесткости жаток, а также
регулировать опоры в соответствии с посадочными местами для бруса жатки.
На стоянке тележка может
использоваться как вспомогательное средство для разгрузки/погрузки (навески,
снятия) жатки на комбайн.
В конструкции предусмотрена система
стабилизации для исключения колебаний тележки в горизонтальной плоскости при
езде по неровной дороге.
Рама усилена за счет использования
высокопрочных труб (прямоугольного и квадратного сечения).
Применение 15-ти слойной
сельхозшины и усиленных ступиц обеспечивает высокую грузоподъемность, а также
высокую надежность и долговечность.
Широкий
передний мост с
применением сельхозколес и усиленных ступиц обеспечивает дополнительную
устойчивость при движении по бездорожью и отличную проходимость по пересеченной
местности.
Высокая маневренность,
обеспечивающаяся за счет радиуса разворота (при комплектации узким
передним мостом).
Тележка оборудована стоп-сигналами
и светоотражающими элементами для безопасной транспортировки в темное время
суток.
Основная функциональная разница
между моделями тележек заключается в их ширине захвата и максимально допустимой
массе транспортируемого устройства.
Технические
характеристики:
| Характеристики | ВДУ-5
| ВДУ-6
| ВДУ-6,8
| ВДУ-7,4
| ВДУ-7,8
| Количество опор, шт | 2 | 2 | 3 | 3
| 3
| | Количество колес,
шт* | 4(4)
| 4(4) | 4(4) | 4(6)
| 4(6)
| Грузоподъемность, до т | 3 | 3
| 3 | 3,5 | 3,5
| Максимальная скорость, км/ч | 20
| 20
| 20 | 20 | 20 | Напряжение эл/оборудования,
в | 12
| 12 | 12
| 12
| 12
| Длина транспортная,
м | 10,1 | 11,1 | 11,9 | 12,5 | 12,9
| | Ширина, м | 2,16 | 2,16 | 2,16 | 2,16 | 2,16 | Высота, м | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | | Масса, кг | 930±75
| 980±75
| 1096±75
| 1176±75
| 1255±75
| | Клиренс, мм | 360(300) | 360(300) | 360(300) | 360(300) | 360(300) |
| Характеристики | ВДУ-8,4
| ВДУ-9,1
| ВДУ-9,4
| ВДУ-11
| ВДУ-12,4
| Количество опор, шт | 4 | 4
| 4 | 4 | 4
| | Количество колес,
шт* | 4(6) | 4(6) | 4(6) | 4
| 4
| Грузоподъемность, до т | 4 | 4,5 | 4,5 | 4,5
| 4,5 | Максимальная скорость, км/ч | 20
| 20
| 20
| 20
| 20
| Напряжение эл/оборудования,
в | 12 | 12 | 12
| 12
| 12
| Длина транспортная,
м | 14,2 | 14,2 | 14,5
| 16,1
| 17,5
| | Ширина, м | 2,16 | 2,16 | 2,16 | 2,16 | 2,16 | Высота, м | 1,32 | 1,32 | 1,32 | 1,32 | 1,32 | | Масса, кг | 1295±75
| 1340±75
| 1386±75
| 1550±75
| 1660±75
| | Клиренс, мм | 360(300) | 360(300) | 360(300) | 360(300) | 360(300) |
* - в скобках указано кол-во "газелевских" колес.
|
